Toda línea de producción es, en el fondo, una secuencia de movimientos controlados: un servomotor que gira, un actuador que empuja, un reductor que ajusta la velocidad, un sensor que confirma la posición.
Entender el movimiento —cómo se describe, cómo se transmite y cómo se controla— no es un ejercicio teórico de física, es la base sobre la que se diseña cualquier sistema de automatización industrial.
El mercado global de motion control crece a un ritmo del 6.2% anual y se proyecta que alcance 26,500 millones de dólares para 2033, impulsado por la adopción de inteligencia artificial, sensores avanzados y la exigencia de mayor eficiencia energética en planta.
En ese contexto, especificar correctamente los componentes que controlan el movimiento de una máquina deja de ser un detalle técnico y se convierte en una decisión que afecta directamente la precisión, la seguridad y los costos de operación.
¿Qué es el movimiento?
El movimiento es el cambio de posición que experimenta un cuerpo en el espacio respecto a un punto de referencia.
En ingeniería industrial, controlar el movimiento significa transmitir, transformar y regular ese desplazamiento con precisión mediante mecanismos, actuadores y sistemas de retroalimentación.
Conoce qué es el movimiento en este video.
Las tres ramas que estudian el movimiento
El estudio del movimiento corresponde a la física, y se divide en tres ramas que en ingeniería de automatización se traducen en decisiones de diseño muy concretas:
Cinemática: estudia los tipos de movimiento independientemente de las fuerzas que lo producen — posición, desplazamiento, rotación, rapidez, velocidad y aceleración de los cuerpos rígidos. Es la base para diseñar la trayectoria que debe seguir un componente.
Mecánica: estudia los movimientos y el estado de los cuerpos cuando están bajo el efecto de una fuerza determinada.
Dinámica: estudia las causas que originan el movimiento de los cuerpos como resultado de las interacciones con otros cuerpos y las fuerzas que ejercen entre sí.
Como resume el ingeniero Rafael Sánchez, "el fin principal de la cinemática es crear o diseñar los movimientos deseados de los elementos mecánicos que estemos considerando, para después calcular matemáticamente las posiciones, velocidades y aceleraciones que tales movimientos generarán sobre dichos elementos."

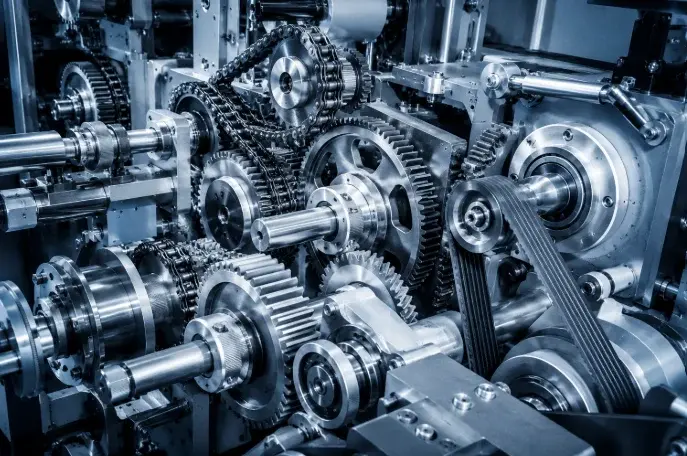

Mecanismo vs. máquina: una distinción que importa al especificar componentes
La cinemática da lugar al concepto de mecanismo: un sistema de elementos configurado para transmitir movimiento de forma predeterminada. La dinámica, en cambio, da lugar al concepto de máquina: un sistema de elementos dispuesto para transmitir fuerza desde una fuente de energía. Las máquinas transmiten o transforman energía, y sus conceptos fundamentales son fuerza, par (momento de torsión), trabajo y potencia.
El fin principal de la cinemática es crear o diseñar los movimientos deseados de los elementos mecánicos que estemos considerando, para después calcular matemáticamente las posiciones, velocidades y aceleraciones que tales movimientos generarán sobre dichos elementos.
Rafael Sánchez en Conceptos y definiciones en cinemática
Elementos que constituyen las máquinas
Las máquinas están conformadas por piezas fijas y móviles agrupadas para ejecutar distintas tareas. Cada elemento debe calcularse para resistir eficientemente:
Fuerza
Par
Impactos
Vibraciones
Corrosión
Temperatura
El movimiento inherente a las líneas de producción —conformadas por una serie de máquinas que ejecutan procesos específicos y robustos— requiere integrar componentes que garanticen no solo eficiencia, resistencia y durabilidad, sino seguridad.
En la práctica, esto se traduce en cuatro categorías de componentes: elementos de soporte (rodamientos, acoplamientos, bujes y ejes), tecnología de actuadores (hidráulica, neumática o electromecánica), componentes de retroalimentación (sensores, inclinómetros y encoders), y piezas para controlar el movimiento asociado al torque (reductores y frenos).
Conoce más sobre las máquinas y mecanismos en este video.
¿Necesitas definir qué componentes de movimiento requiere tu máquina? Cotiza con un ingeniero de Urany y valida la selección antes de comprar. → Solicitar cotización
El par cinemático
Un cuerpo puede cambiar de posición respecto a un punto de referencia de múltiples maneras. El movimiento involucra dos propiedades básicas: la trayectoria (la ruta sobre la que se desplaza el cuerpo) y la distancia (la cantidad de espacio desplazado), a las que se suman la fuerza y la dirección.
Cuando dos cuerpos están vinculados por un elemento, tiene lugar un par cinemático: la unión entre dos miembros de un mecanismo.

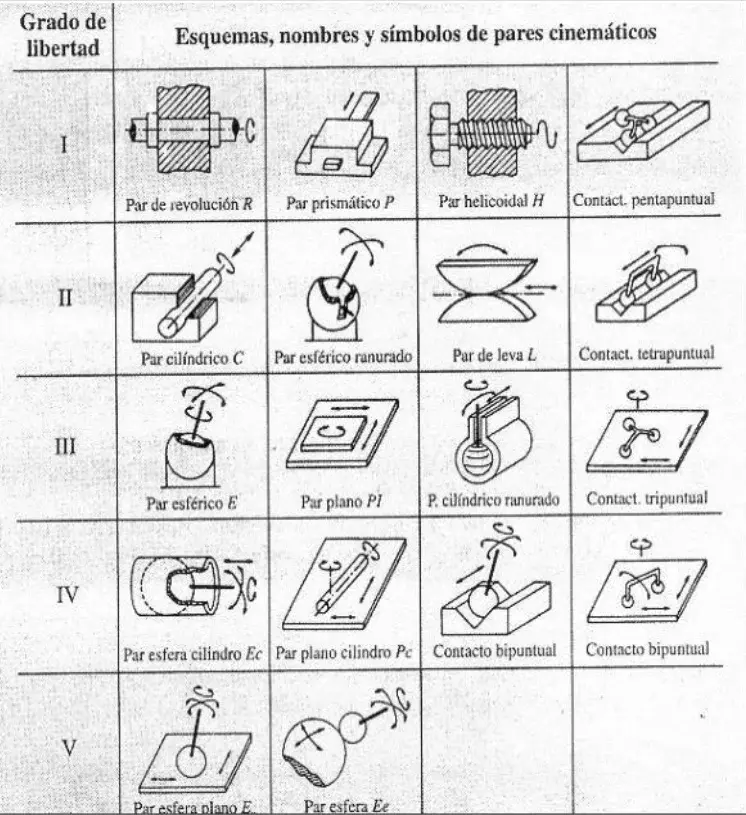

Según los criterios del Ing. José María Rico (Universidad de Guanajuato), los pares cinemáticos se clasifican por el número de grados de libertad del movimiento relativo entre los eslabones conectados, el tipo de contacto entre los elementos, y la forma en que se mantienen en contacto.

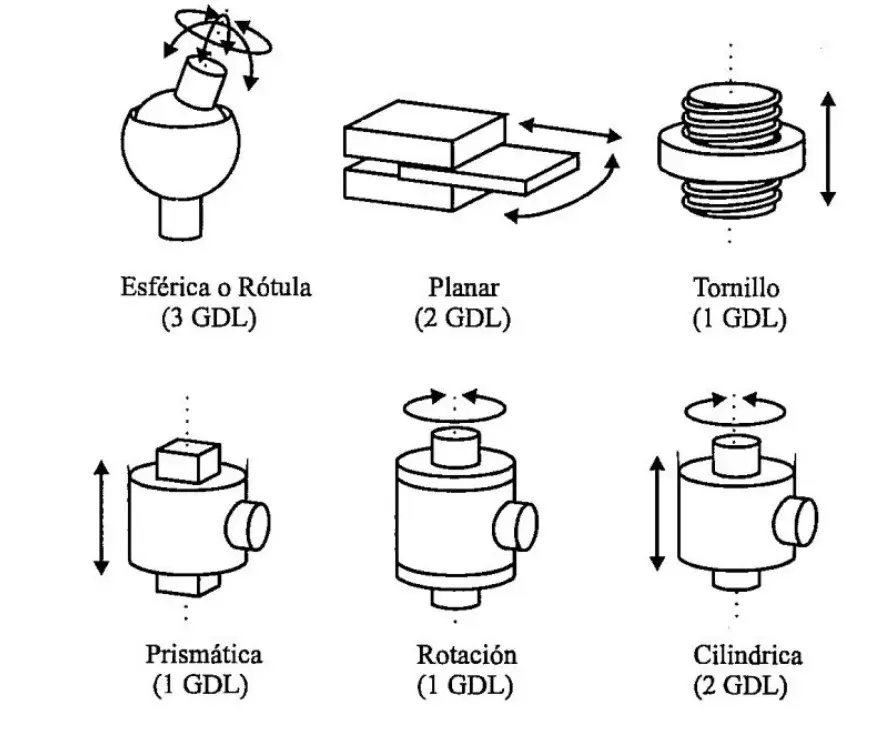

Los seis pares cinemáticos más frecuentes son:
Par esférico: permite rotación alrededor de tres ejes en torno a un punto fijo.
Par plano: permite traslación a lo largo de dos ejes y rotación alrededor de un tercero perpendicular.
Par helicoidal (de tornillo): combina traslación a lo largo de un eje con rotación dependiente de esa traslación, sobre el mismo eje.
Par prismático: permite traslación a lo largo de un eje o curva.
Par de revolución (rotación): permite movimiento rotativo en torno a un eje fijo.
Par cilíndrico: permite traslación a lo largo de un eje y rotación independiente en torno al mismo eje.
Las guías lineales son un ejemplo directo de componente que funciona bajo el principio del par cinemático de tipo prismático: permiten el contacto entre dos sólidos mediante deslizamiento a lo largo de un eje, donde el deslizamiento es el movimiento permitido y el giro en torno a ese eje es el restringido. Existen distintos sistemas de guiado lineal — de contacto, con rodamientos e hidrostáticas — y la clasificación completa de los pares prismáticos contempla 5 grados de libertad de movimiento y solo uno perdido. Puedes profundizar en su funcionamiento en Guías lineales: funcionamiento y ventajas para tu industria.
Grados de libertad
Los grados de libertad se refieren al número de variables necesarias para especificar plenamente la posición de un cuerpo en el espacio en cualquier instante. Como señala el Ing. José María Rico: "si se conoce la posición de un sistema cinemático, se conoce todo acerca del sistema."
Especificar completamente la posición de un cuerpo requiere seis variables: tres indican las coordenadas de un punto del cuerpo respecto a un sistema de referencia, y tres indican la orientación de un sistema coordenado unido a ese punto.
Estos son los seis grados de libertad: traslación en tres ejes perpendiculares (adelante/atrás, arriba/abajo, izquierda/derecha) combinada con rotación sobre esos mismos tres ejes (guiñada, cabeceo, alabeo).
Al ponerse en contacto con otros cuerpos, un cuerpo pierde grados de libertad: un trompo que gira sobre un plano pierde el grado de traslación perpendicular al plano; si además mantiene la punta fija en un punto, pierde los tres grados de traslación.

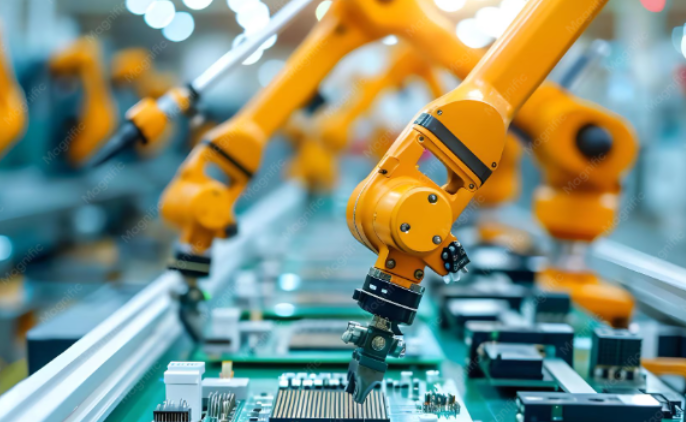

En automatización, los grados de libertad son un criterio clave en la ficha técnica de brazos robóticos: cada eje de un cobot equivale a un grado de libertad, y los grippers funcionan según los grados de libertad de su configuración.
Los robots Delta, por ejemplo, pueden llegar a operar con hasta 6 grados de libertad. A mayor número de grados de libertad, mayor flexibilidad para manipular objetos — pero también mayor complejidad de control y costo del sistema.
Tipos de mecanismos: transmisión y transformación
Un mecanismo es el conjunto de elementos que transmite o transforma movimiento (y fuerza) desde un elemento motriz —el motor— hasta un elemento receptor, con el fin de facilitar un trabajo.
Conoce más sobre tipos de mecanismo en este video.
Transmisión: transfiere energía mecánica de un objeto a otro sin cambiar la naturaleza del movimiento (rotación a rotación, o traslación a traslación). Los engranajes o las ruedas de fricción son un ejemplo: dentro de un motor, transmiten su movimiento de rotación a la siguiente rueda, y puede integrarse un componente intermediario —como una correa— para mantener el mismo tipo de movimiento en ambas.
Transformación: convierte un tipo de movimiento en otro distinto — por ejemplo, de rotativo a lineal. Un mecanismo de tornillo y tuerca es el caso típico: el tornillo gira y la tuerca se desplaza linealmente.
Reductores de velocidad, como caso práctico de mecanismo de transmisión: toda máquina cuyo movimiento es generado por un motor necesita regular el torque que transmite, el comportamiento térmico, el rendimiento mecánico y adaptar la velocidad.
Un reductor de velocidad es un sistema de transmisión formado por una cadena cinemática de engranajes que actúa sobre las piezas giratorias, y se clasifica según el tipo de engranaje interno (sinfín corona o planetario) y la posición del eje lento respecto al rápido.
En Urany trabajamos con reductores sin fin corona en ángulo recto para este tipo de aplicaciones.
Parámetros técnicos clave para especificar un sistema de control de movimiento
Elegir "un motor que gire" no es lo mismo que especificar el sistema correcto para tu aplicación. Antes de seleccionar componentes, un ingeniero debe evaluar:
Torque requerido: la fuerza rotacional necesaria para mover la carga, incluyendo picos de arranque.
Velocidad y perfil de movimiento: si el ciclo exige aceleración/desaceleración suave o cambios abruptos de velocidad.
Precisión de posicionamiento y repetibilidad: qué tan exacto y consistente debe ser el punto final de cada movimiento.
Grados de libertad necesarios: cuántos ejes de movimiento independientes requiere la aplicación — más grados de libertad significan más flexibilidad, pero también más costo y complejidad de control.
Condiciones ambientales: vibración, temperatura, exposición a polvo, humedad o corrosión, que afectan directamente la vida útil de rodamientos, acoplamientos y actuadores.
Sub-especificar estos parámetros genera fallas prematuras y paros no programados; sobre-especificar incrementa el costo del proyecto sin beneficio real para el proceso.
Conoce sobre el sistema de movimiento en este video.
Perfiles de movimiento: por qué importan al seleccionar componentes
Un perfil de movimiento describe cómo varían la velocidad y la aceleración de un eje a lo largo del tiempo durante un desplazamiento — no solo “qué tan rápido” se mueve, sino cómo acelera, mantiene la velocidad y se detiene.
Los tres perfiles más utilizados en aplicaciones industriales son: velocidad constante (el eje se mueve a ritmo fijo, típico de transportadores continuos), trapezoidal (aceleración, tramo a velocidad constante y desaceleración — el más común en posicionamiento punto a punto) y en S (suaviza el inicio y el final de cada tramo limitando el jerk, es decir, la tasa de cambio de la aceleración, para reducir vibración y esfuerzo mecánico).
Elegir mal el perfil de movimiento no es un detalle menor: un perfil demasiado agresivo para la aplicación genera vibración, ruido y desgaste prematuro en acoplamientos, reductores y guías lineales, incluso si el resto del sistema está correctamente dimensionado. En aplicaciones de alta velocidad —pick and place, indexado, embalaje— el perfil en S suele ser la opción que protege la mecánica sin sacrificar tiempo de ciclo.
Definir el perfil correcto es parte del trabajo de ingeniería que hacemos en Urany al dimensionar un sistema de control de movimiento: no basta con calcular el motor, hay que definir cómo se mueve.
Tipos de retroalimentación en sistemas de control de movimiento
La retroalimentación es lo que cierra el lazo de control: un sensor reporta la posición o velocidad real del eje al controlador, que la compara contra el punto deseado y corrige la diferencia. Sin retroalimentación, un sistema puede comandar un movimiento, pero no puede confirmar que realmente lo ejecutó como se esperaba.
Encoders incrementales: cuentan pulsos relativos al desplazamiento y necesitan referenciarse (“home”) cada vez que el sistema se enciende. Son la opción más económica cuando no es crítico conocer la posición exacta durante un corte de energía.
Encoders absolutos: conocen su posición exacta en todo momento, incluso después de un corte de energía, lo que elimina el ciclo de referenciado y reduce el tiempo de arranque en aplicaciones críticas.
Resolvers: más robustos ante vibración, temperatura extrema y contaminación que los encoders ópticos — comunes en ambientes agresivos (fundición, minería, exteriores).
Sensores lineales de posición (magnetoestrictivos, como Temposonics): miden desplazamiento lineal de forma directa y sin contacto, con alta resistencia a condiciones industriales severas.
En aplicaciones con varios ejes coordinados, esta señal de retroalimentación suele viajar por protocolos de comunicación industrial como EtherCAT o CANopen, que permiten sincronizar decenas de ejes con la latencia que exige el control de movimiento en tiempo real. El tipo de retroalimentación elegido afecta directamente la precisión, el tiempo de arranque tras un paro y la confiabilidad del sistema en campo — por eso en Urany lo evaluamos como parte del cálculo de ingeniería, no como un accesorio.
Tendencias 2026: IA, sensores avanzados y eficiencia energética en control de movimiento
La integración de inteligencia artificial y machine learning en sistemas de control de movimiento permite que los equipos aprendan de sus propios datos operativos y ajusten parámetros automáticamente, sin intervención humana constante.
Combinado con sensores avanzados capaces de monitorear en tiempo real vibración, temperatura y desgaste mecánico, esta tendencia habilita estrategias de mantenimiento predictivo que reducen tiempos de paro no programado — un cambio directo respecto al mantenimiento correctivo tradicional.
La segunda tendencia relevante es la eficiencia energética: la presión por operaciones más sostenibles está impulsando el diseño de sistemas de control de movimiento que minimizan el consumo energético sin sacrificar precisión, un criterio cada vez más presente en la especificación de servomotores y actuadores para proyectos nuevos.
Normativas técnicas vigentes
Al diseñar o especificar sistemas de control de movimiento en aplicaciones industriales, es común que la selección deba alinearse con normas como:
ISO 13849-1: seguridad de las partes de los sistemas de mando relacionadas con la seguridad — aplica directamente a frenos de seguridad y sistemas de paro de emergencia en ejes móviles.
IEC 61800: requisitos para sistemas de accionamiento eléctrico de potencia ajustable (drives y servomotores).
ISO 9283: criterios de desempeño y métodos de prueba relacionados para manipuladores robóticos industriales — relevante al evaluar precisión y repetibilidad en robots y cobots.
Confirmar que los componentes y el diseño del sistema cumplan estas normas no es un trámite: es lo que respalda que las cifras de precisión y seguridad declaradas se sostengan en operación real.
Caso de aplicación: seleccionar el sistema de movimiento para una estación de ensamble
Una estación de ensamble automatizada necesita posicionar una pieza con precisión submilimétrica, repetirlo miles de veces por turno sin desviarse, y detenerse de forma segura ante cualquier interferencia.
Esto requiere combinar correctamente varios de los conceptos anteriores: un mecanismo de transformación (tornillo-tuerca o mesa indexadora) para convertir el movimiento rotativo del motor en el desplazamiento lineal o angular requerido, un reductor para adaptar velocidad y torque, un encoder o sensor de posición para retroalimentación en tiempo real, y un freno de seguridad para detener el eje ante un paro de emergencia sin dañar el mecanismo.
Omitir cualquiera de estos elementos —o dimensionarlo mal— es la causa más común de fallas de precisión o paros de seguridad en este tipo de estaciones.
Para todo movimiento, cuenta con expertos
¿Necesitas rotar un componente? ¿Desplazar un mecanismo? ¿Posicionar productos en una zona específica? ¿Determinar los parámetros bajo los cuales el movimiento de tu aplicación debe funcionar de forma óptima y segura?
Estas preguntas forman parte del concepto de automatización industrial y, más específicamente, del control de movimiento de las aplicaciones — que involucra una serie de variables que requieren ser controladas mediante componentes especializados.
En Urany ayudamos a las empresas industriales a hacer esta selección con respaldo de ingeniería especializada, evaluando la aplicación real antes de recomendar un componente. Recurrir a un servicio de cálculo con un especialista reduce el riesgo de una selección empírica o basada en supuestos, y garantiza el funcionamiento correcto de los equipos seleccionados.
Lo que ofrece Urany en control de movimiento
En Urany contamos con componentes para cada una de las categorías de control de movimiento descritas en este artículo:
Si necesitas ayuda para identificar los componentes correctos para tu aplicación, contáctanos y un ingeniero de Urany te asesora sin costo.
Preguntas frecuentes
¿Qué es el movimiento en física? El movimiento es el cambio de posición que experimenta un cuerpo en el espacio respecto a un punto de referencia. Su estudio se divide en cinemática, mecánica y dinámica.
¿Cuál es la diferencia entre cinemática y dinámica? La cinemática estudia el movimiento sin considerar las fuerzas que lo producen (posición, velocidad, aceleración); la dinámica estudia las causas del movimiento, es decir, las fuerzas e interacciones entre cuerpos que lo originan.
¿Qué es un par cinemático? Es la unión entre dos miembros de un mecanismo que permite un movimiento relativo específico entre ellos — por ejemplo, rotación, traslación, o una combinación de ambas, según el tipo de par (esférico, plano, helicoidal, prismático, de revolución o cilíndrico).
¿Qué son los grados de libertad de un sistema de movimiento? Es el número de variables independientes necesarias para especificar completamente la posición de un cuerpo en el espacio. En robots y cobots, cada eje de movimiento equivale a un grado de libertad, y determina la flexibilidad del equipo para manipular objetos.
¿Qué es un perfil de movimiento trapezoidal o en S? Es la forma en que varían la velocidad y la aceleración durante un desplazamiento. El perfil trapezoidal acelera, mantiene velocidad constante y desacelera; el perfil en S suaviza esas transiciones (controla el jerk) para reducir vibración y desgaste mecánico en aplicaciones de alta velocidad o precisión.
¿Qué diferencia hay entre un encoder incremental y uno absoluto? El encoder incremental cuenta pulsos relativos y necesita referenciarse (“home”) cada vez que se enciende el sistema; el encoder absoluto conoce su posición exacta en todo momento, incluso tras un corte de energía, lo que reduce el tiempo de arranque y el riesgo en aplicaciones críticas.
