El mercado global de inclinómetros se valuó en USD 3.12 mil millones en 2024 y se proyecta que alcance USD 5.95 mil millones para 2033, con una tasa de crecimiento anual (CAGR) del 6.9%, según Growth Market Reports.
Este crecimiento responde a la necesidad de maquinaria móvil, plataformas de elevación, torres eólicas y líneas de producción de conocer con precisión el ángulo de inclinación de sus componentes para operar de forma segura y eficiente.
Elegir el inclinómetro industrial correcto es fundamental para obtener mediciones confiables y evitar falsas alarmas, errores de posición o fallas no detectadas.
¿Qué es un inclinómetro industrial?

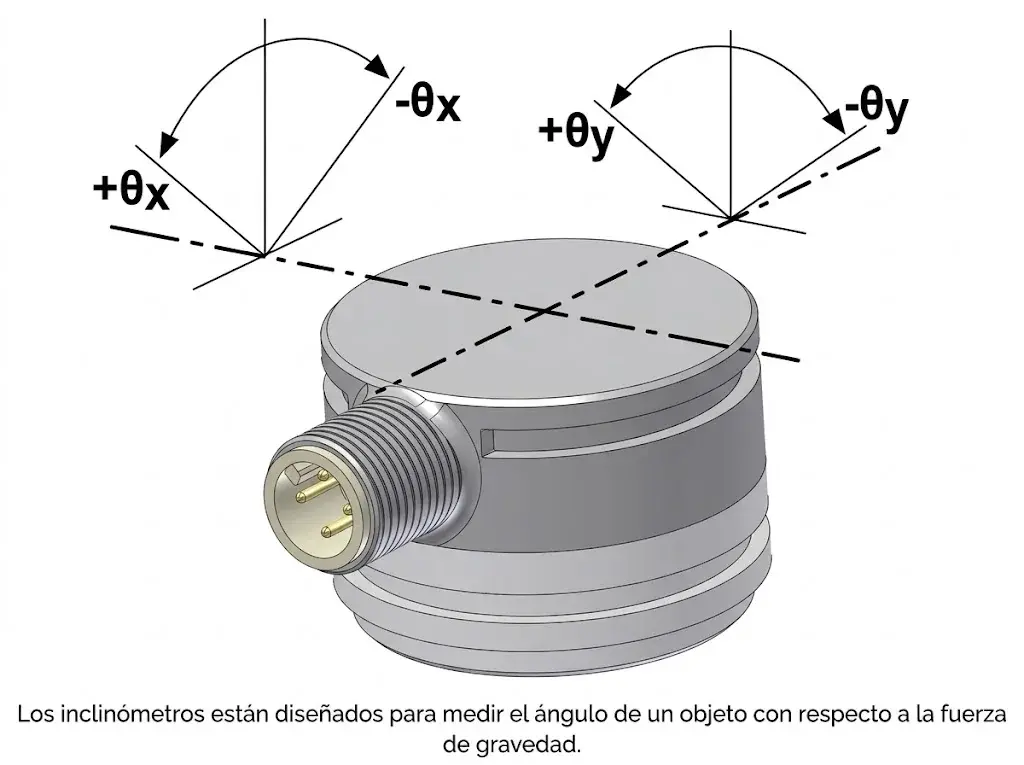

Un inclinómetro es un sensor que mide el ángulo de un objeto respecto a la fuerza de gravedad, sin necesidad de contacto mecánico con una referencia externa. El sensor convierte la inclinación en una señal eléctrica, analógica o digital, que puede interpretar un PLC o sistema de control en tiempo real.
¿Qué debes evaluar antes de elegir un inclinómetro industrial?
No todos los inclinómetros sirven para la misma aplicación. Antes de comprar uno, conviene evaluar:
Factor | Qué considerar |
|---|---|

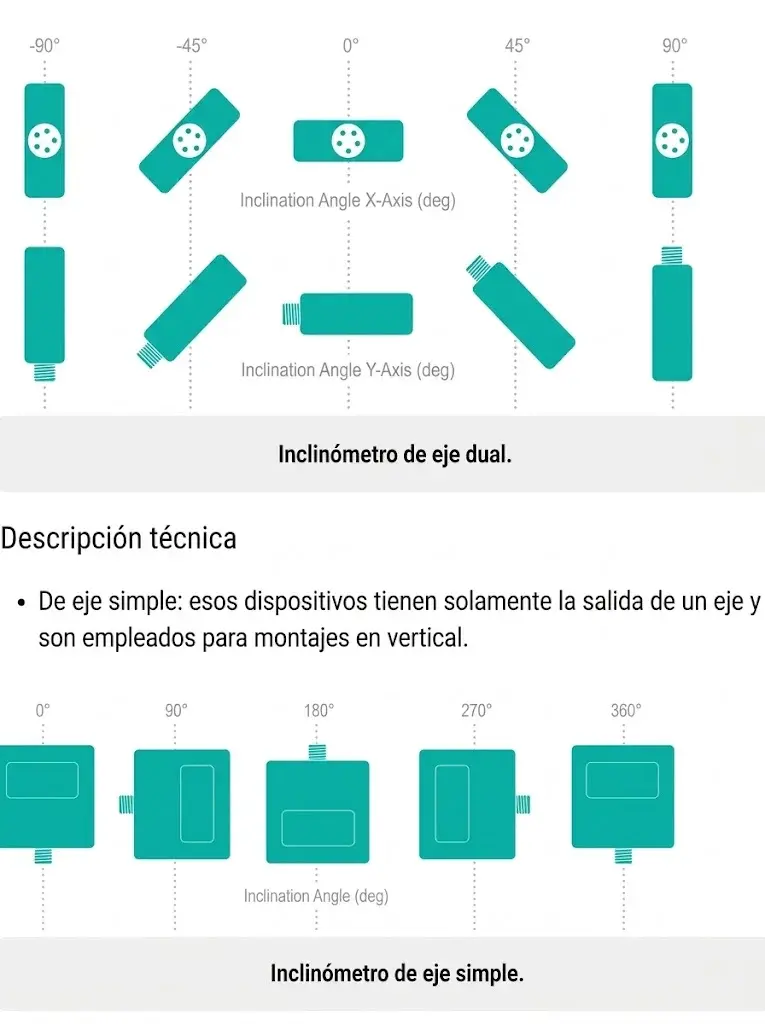

Número de ejes | Un eje (montaje vertical, una sola medición) o eje dual (montaje horizontal, ejes X/Y independientes) |
Tipo de medición | Estático (objeto en reposo o movimiento lento) o dinámico (objeto en movimiento constante o sujeto a vibración) |
Rango angular | Desde rangos acotados (±80°) hasta medición de 360° continuos |
Precisión requerida | Desde 0.1°-0.5° en modelos estáticos hasta 0.3° en modelos dinámicos con compensación |
Grado de protección IP | IP67 para uso estándar; IP69K si el equipo se lava a presión o opera a la intemperie |
Compensación de temperatura | Crítico en exteriores o maquinaria expuesta a variaciones térmicas amplias |
Tipo de salida | Analógica, SSI, CANopen, DeviceNet, IO-Link, según el sistema de control con el que debe integrarse |
Este checklist permite definir el sensor de acuerdo con las condiciones reales de operación y no únicamente con su precio o precisión nominal.
¿No estás seguro de qué tipo de inclinómetro necesita tu aplicación? Cotiza con un ingeniero de Urany y recibe apoyo para especificar el modelo correcto. → Solicitar cotización
Inclinómetros estáticos vs. dinámicos: ¿cuál necesitas?
La diferencia entre ambos tipos no es solo de nombre — determina qué tan confiable será la medición en tu aplicación real:
Inclinómetros estáticos ofrecen 0.1° o 0.5° de precisión, pero requieren pausas de medición para obtener resultados óptimos. Son ideales para monitoreo de maquinaria móvil en reposo y dispositivos médicos.

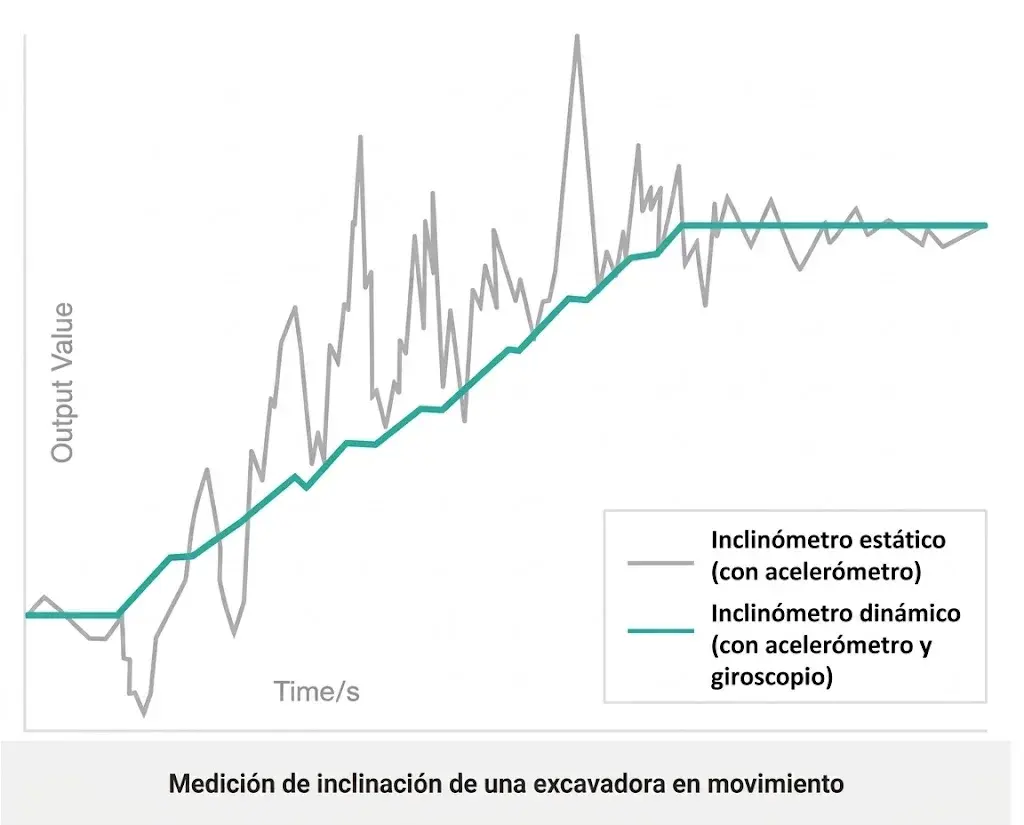

Medición de inclinación de una excavadora en movimiento
Si la aplicación involucra movimiento continuo o vibración, como maquinaria de construcción, minería o agricultura, un inclinómetro dinámico suele ser la alternativa más adecuada.
Para conocer más, consulta ¿Qué es un inclinómetro y cómo puede beneficiar tus operaciones? e Inclinómetros dinámicos
Principio de medición: cómo funcionan los inclinómetros MEMS
La mayoría de los inclinómetros industriales actuales utilizan tecnología MEMS (sistemas microelectromecánicos).
En un sensor capacitivo, una estructura móvil modifica la capacitancia entre electrodos cuando cambia su orientación. El sistema electrónico interpreta esta variación y la convierte en un valor de inclinación expresado en grados.
En los modelos dinámicos, la información del sensor se combina con datos de acelerómetros y giroscopios. Los algoritmos permiten diferenciar los efectos provocados por el movimiento de la inclinación real, manteniendo una medición estable incluso bajo vibraciones.
Aplicaciones industriales de los inclinómetros
Los inclinómetros son utilizados en sistemas de seguridad, posicionamiento y control en diferentes industrias:
Maquinaria móvil y construcción: excavadoras, grúas y plataformas elevadoras utilizan la medición de inclinación para sistemas de estabilidad y control de carga.
Energía eólica: permiten monitorear la nivelación de la góndola y detectar posibles desalineaciones o cambios en la estructura.
Agricultura de precisión: ayudan a controlar la nivelación y posición de implementos agrícolas sobre terrenos con pendientes.
Robótica y automatización: brazos robóticos, AGV y AMR pueden utilizar la información de inclinación para mantener estabilidad y orientación.
Dispositivos médicos: camas hospitalarias motorizadas y equipos de diagnóstico requieren posicionamiento angular preciso y repetible.
Seleccionar el sensor correcto es solo una parte del proceso. Una instalación incorrecta puede afectar incluso a un inclinómetro de alta precisión.
Montaje: debe fijarse rígidamente a la estructura que se desea medir para evitar holguras o desplazamientos.
Alineación: un error en el montaje puede generar un offset constante en todas las lecturas. Conviene verificar el punto cero antes de operar.
Protección ambiental: el grado IP debe corresponder a las condiciones reales. IP69K resulta especialmente útil cuando existe lavado a presión.
Recalibración: en aplicaciones críticas es recomendable establecer revisiones periódicas para detectar posibles desviaciones por envejecimiento o temperatura.
Trazabilidad: cuando el sensor forma parte de un sistema de seguridad, documentar la calibración facilita auditorías y mantenimiento.
¿Cómo se integra un inclinómetro a un sistema de control?
El tipo de salida determina la facilidad de integración con la arquitectura existente. Entre las opciones más comunes están las salidas analógicas, SSI, CANopen, DeviceNet e IO-Link.
SSI es habitual en aplicaciones de posicionamiento de precisión, mientras que CANopen, DeviceNet e IO-Link facilitan la comunicación con sistemas de automatización y PLC.
IO-Link permite transmitir el ángulo y, además, información de diagnóstico del sensor, como temperatura interna o estado de la señal. Esto puede ser especialmente útil en proyectos relacionados con Industria 4.0 y monitoreo de condición.
Si una planta ya utiliza encoders con un protocolo determinado, seleccionar un inclinómetro compatible puede simplificar la integración y reducir módulos adicionales.
Errores comunes al seleccionar un inclinómetro
Usar un modelo estático en una aplicación con vibración constante.
Ignorar el grado de protección IP requerido por el ambiente.
No comprobar la compatibilidad del protocolo con el PLC.
Subestimar el efecto de la temperatura sobre la medición.
Elegir el sensor sin considerar las condiciones reales de montaje.
Una especificación correcta debe considerar no solo el rango y la precisión, sino también vibración, temperatura, humedad, espacio disponible, comunicación y condiciones de instalación.
Principio de medición de los inclinómetros
Lo que ofrece Urany en inclinómetros industriales
En Urany trabajamos con Posital Fraba, fabricante de inclinómetros industriales con protección IP69K y diferentes configuraciones de medición, incluyendo rangos de ±80° en modelos de eje dual y 360° en modelos de eje simple.
Puedes consultar el catálogo completo en nuestra categoría de inclinómetros o conocer más sobre Posital. También puedes conocer nuestras soluciones de encoders incrementales y absolutos.
Encuentra el inclinómetro correcto para tu aplicación
Desde inclinómetros estáticos hasta modelos dinámicos con compensación de vibración: en Urany te ayudamos a especificar el sensor correcto para tu aplicación, con respaldo de ingeniería. → Solicitar cotización · Descargar catálogo de stock
